Структурные различия классических ордеров.
Тема визуального исследования: «Анализ структурных различий классических ордеров у греков, римлян и их последователей».
Рубрикатор
1. Концепция 2. Общая информация о возникновении ордера 3. Дорический ордер 4. Ионический ордер 5. Коринфский ордер 6. Ордер в Новом времени 7. Заключение
Концепция
Обоснование выбора темы визуального исследования:
Ордерная система архитектурного оформления является одной из наиболее важных и влиятельных тенденций в развитии архитектуры, начиная с древних гражданских обществ Греции и Рима и затем проходя через различные эпохи и культуры их последователей. Каждый этап развития ордерной системы вносил свой собственный вклад в эволюцию архитектурного искусства, придавая ему уникальные черты и отличия.
Имея представление о развитии и структурных различиях каждого из ордеров мы можем судить о принципах их формирования и, учитывая актуальность и моду на использование античных мотивов в архитектуре и дизайне, способах их интерпретации в нашем времени.

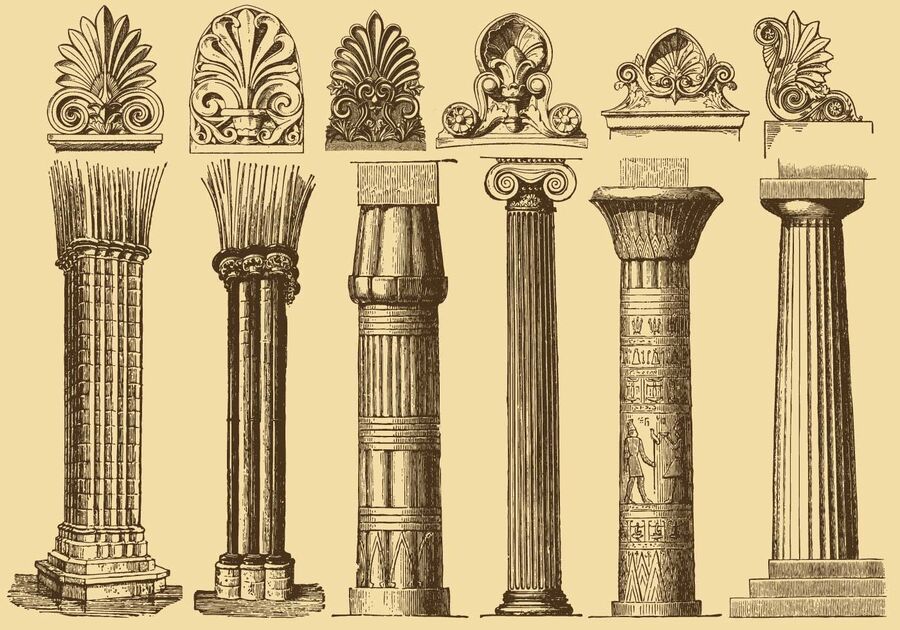

Автор: Miguel Angel, Название: Old Style Drawing Columns Pro Vector, Год создания: неизвестен
Принцип отбора материала для визуального исследования:
Объектом исследования выберем 5 основных ордеров, зафиксированных Джакомо Барооцци да Виньолой в книге «Правило пяти ордеров архитектуры» (3 из которых описаны Марком Витрувием Поллионом в своей работе «Десять книг об архитектуре»): ионический, дорический, коринфский, тосканский и композитный.
Принцип выбора и анализа текстовых источников:
Для убедительности и безукоризненности утверждений в данном визуальном исследовании источником изучения бóльшего объема информации берутся работы теоретиков архитектуры-Марка Витрувия Поллиона и Джакомо Барооцци да Виньолаи и приводятся их цитаты и формулировки описания и причин возникновения всех типов ордеров.
Принцип структурирования визуального исследования:
1. Описание ордера 2. Исторические аспекты появления ордера 3. Описание ордера из теоретических источников 4. Разновидности ордера (если имеются) 5. Принципы размещения элементов и их пропорции 6. Примеры построек с применением данного ордера
Автор: фото с выставки в МАРХИ, Название: «Витрувий с ломбардским акцентом: Чезаре Чезариано и его издание „Десять книг об архитектуре“, Год создания: 2021 г.
Общая информация о возникновении ордера
Архитектурный ордер является воплощением конструктивно стоечно-балочной системы, состоящей из вертикальных (колонны, цоколи) и горизонтальных (антаблемент) элементов. Стилистическое единство Колонны были как в Древнем Египте , так и в крито-микенской архитектуре, однако, только В Древней Греции появилась строгая система, называемая «ордером».
Архитектурный ордер (лат. ordo system, порядок) — это тип архитектурной композиции, который использует определенные элементы и следует определенной архитектурной и стилистической обработке. Он включает в себя систему пропорций, также предписывает композицию и форму элементов Как их относительное положение.
Само слово впервые было использовано Витрувием, теоретиком архитектуры конца 1 века до нашей эры, автором «10 книг по архитектуре». Существует 5 классических ордеров, определенных первым итальянским архитектором Джакомо да Виньолой: дорический, ионический и коринфский, заимствованные из Древней Греции, Тосканы, составные из древнего Рима.
Наглядное представление различий типов архитектурных ордеров: ионического, дорического и коримфского
Дорический ордер
1. Описание ордера
Одной из особенностей дорического ордера является отсутствие излишних декоративных элементов. Капитель дорической колонны представляет собой простой элемент, который не украшен скульптурными деталями или орнаментами. Это придает ордеру его характерную строгость и простоту.
Автор: неизвестен, Название: Принципы построения Дорического ордера, Год: неизвестен
2. Исторические аспекты появления ордера
Дорический ордер был широко распространен на полуострове Пелопоннес, а также на острове Сицилия и в регионе Великая Греция, который находится на юге Апеннинского полуострова. Интересно отметить, что этот ордер появился в VI веке до нашей эры. Важно отметить, что дорический ордер был широко использован в античной Греции для строительства храмов и других публичных сооружений.
Кроме того, дорический ордер оказал значительное влияние на архитектуру других регионов. Он был принят и адаптирован в различных культурах, включая римскую и ренессансную архитектуру. Это свидетельствует о его долговечности и эстетическом воздействии на последующие эпохи.
«…и первым делом они возвели храм Аполлону Панионийскому … и назвали его дорийским, так как они впервые увидели храмы этого ордера в дорийских городах.»
Из книги Марка Витрувия Поллиона «Десять книг об архитектуре»: “ Когда они пожелали поставить в этом храме колонны, то, не имея для них правил соразмерности … они измерили след мужской ступни по отношению к человеческому росту и, найдя, что ступня составляет шестую его долю, применили это соотношение к колонне… Таким образом, дорийская колонна стала воспроизводить в зданиях пропорции, крепость и красоту мужского тела.»
3. Описание ордера из теоретических источников
Архитрав дорического ордера гладкий, в некоторых вариантах римско-дорического ордера разделен на два уступа — фасции. Небольшой полочкой, называемой тения, архитрав отделяется от фриза, поверхность которого представляет чередование триглифов и метоп. Карниз поддерживается мутулами, реже — дентикулами. Под триглифами, а также на нижней поверхности мутул размещаются каплеобразные элементы — гутты.
Автор: https://cpictures, Название: Сравнение дорического и ионического ордеров, Год: 2022
4. Разновидности ордера
Различают греческий и римский дорический ордер. Последний имеет разновидности — римский с мутулами и римский с зубцами (дентикулами).
Автор: ArchitecturalOrders.com, Название: The Glossary of the Denticulated Doric Order, Год: неизвестен
Автор: ArchitecturalOrders.com, Название: The Glossary of the Mutulary Doric Order, Год: неизвестен
5. Принципы размещения элементов и их пропорции
Автор: Perrault, Claude, Название: Ordonnance Des Cinq Espèces De Colonnes Selon La Méthode Des Anciens, год: 1683
«Таким образом, каждая вещь соблюдает собственное место, род и порядок. В соответствии со всеми этими подробностями и исходя из деревянных конструкций, мастера при постройке каменных и мраморных храмов подражали этому устройству в своих каменотесных работах и считали, что надо следовать этим изобретениям.»
Из книги Марка Витрувия Поллиона «Десять книг об архитектуре»: «В перекрытия всяких зданий входят различным образом называемые деревянные конструкции. Они разнятся не только по названиям, но и по различному их применению. Ибо на колонны, пилястры и анты кладут балки; в потолках — брусья и доски; под кровлей при большой величине пролетов — и поперечины и стойки, при умеренной — только коньковый брус по стропильным ногам, выступающим под самый край свеса; по стропилам — прогоны: и, наконец, под черепицы- обрешетины, выступающие настолько, что стены защищаются их концами.»
Автор: Exploring Art.com, Название: Greek Classical Orders: Doric, Год: 2022
Высота дорической колонны составляет, по Витрувию, 14 модулей (нижних радиусов колонны), а по Виньоле и более поздним авторам — 16 модулей (это ближе к древнеримским образцам). Высота базы и капители (до опоясывающего ремешка) — по 1 модулю. Архитрав имеет высоту 1 модуль, фриз — 1,5 модуля. Насчет высоты карниза единства у авторов нет, она может составлять 1,5 модуля или менее. Ширина триглифов — 1 модуль, метоп — 1,5 модуля.
6. Примеры построек с применением данного ордера
Автор: Иктин, Название: Парфено́н, Год постройки: 447 до н. э. — 438 до н. э
Название: Храм Геры II (также ошибочно называемый Храмом Нептуна или Посейдона), Год постройки: 550–525 гг. до н. э.
Дорический ордер применяется и в наши дни.
Автор: Френч Даниэль Честер, Название: Мемориа́л Ли́нкольну, Год постройки: 1914 г.
Ионический ордер
1. Описание ордера
Ионический ордер отличается от более раннего дорического ордера не только своими пропорциями, но и более изысканным декором. Одной из характерных особенностей ионического ордера является способ оформления его капители. Вместо простого прямоугольного блока, ионическая капитель имеет форму двух противоположно расположенных волют. Это придает ей изящность и элегантность.
Ионический ордер был широко распространен в античности и считался «женским» ордером. Это связано с его утонченностью и изысканностью, а также использованием разнообразных украшений. Колонны ионического ордера могли быть украшены витыми лентами, цветами, пальмовыми листьями и другими деталями, что придавало им особый шарм.
Важно отметить, что ионический ордер имеет свои региональные вариации. Например, в греческом ионическом ордере капители могут быть более простыми и сдержанными, в то время как в ионическом ордере, используемом в Ионии, они могут быть более сложными и изысканными.
Автор: неизвестен, Название: Типы капителей классических ордеров, Год: неизвестен
Не только в Греции и Ионии был популярен ионический ордер. Он нашел свое применение и в других регионах, таких как Римская империя и Византия. В этих культурах ионический ордер также был ценен за свою изысканность и эстетическую привлекательность.
Со временем ионический ордер подвергся некоторым изменениям и смешению с другими архитектурными стилями. Например, в раннем ренессансе ионические колонны могли быть использованы в сочетании с элементами дорического и коринфского ордеров, создавая уникальные архитектурные композиции.
2. Исторические аспекты появления ордера
Ионический ордер возник в Малоазийской Греции, на полуострове Аттика, островах Эгейского моря. Ионические колонны изящные и декорированные, подходили для демократического строя Афин, отражая настроения общества и характер государственного строя. В малоазийском варианте в ионических колоннах больше украшений из лепнины полихромной раскраски, что указывает на влияние восточной архитектуры.
3. Описание ордера из теоретических источников
Автор: Perrault, Claude, Название: Ordonnance Des Cinq Espèces De Colonnes Selon La Méthode Des Anciens, год: 1683
«…они применили тоже ступню, но ступню утонченного женского тела…»
Из книги Марка Витрувия Поллиона «Десять книг об архитектуре»: «…сначала сделали колонну толщиною в восьмую долю ее высоты, чтобы придать ей более стройный вид. Под основание ее они в качестве башмака подвели базу, на капители поместили волюты, свисающие справа и слева наподобие завитых локонов, и, словно прической, украсили передние части их киматиями и плодовыми гирляндами, а по всему стволу провели каннелюры, спускающиеся подобно складкам на платье замужних женщин. Таким образом, при изобретении двух различных видов колонн они подражали в одном из них неукрашенной и голой мужской красоте, а в другом — утонченности женщин, их украшениям и соразмерности.»
Автор: Exploring Art.com, Название: Greek Classical Orders: Ionic, Год: 2022
4. Разновидности ордера
Ионический ордер существует в двух основных вариантах: малоазийском и аттическом. Основным считается малоазийский, первоначально сложившийся без фриза. Аттический появился гораздо позже, как следствие модификации первоначального малоазийского. Второй важнейший вариант ионического ордера появился около 525 г. до н. э. на территории греческой метрополии, в Дельфах, и получил дальнейшее развитие в Аттике, во 2-й половине V в. до н. э.
Он отличается от малоазийского не только менее сложной и потому более выразительной базой (ее обычно называют аттической), но, что гораздо важнее, трехчастным антаблементом и двухскатной кровлей, а вместе с ней и фронтоном.
Автор: ArchitecturalOrders.com, Название: The Glossary of the Ionic Order, Год: неизвестен
5. Принципы размещения элементов и их пропорции
В ионических зданиях расположение зубцов имеет свое собственное основание, и точно так же, как мутулы воспроизводят выступы стропил, в ионических зданиях зубцы имитируют выступы обрешеток. Поэтому в греческих зданиях никто не размещал зубцы под молдингами, так как обрешетки невозможно разместить снизу от стропил. В отличие от дорических, колонны ионического ордера делятся на 3 части: основание, ствол и капитель. Само основание часто размещалось на квадратной плинтусной плите. Полуоси (или тор), выпуклый элемент основания, украшались декоративными вырезами или горизонтальными канавками, аналогичными канавке. Пропорция — вогнутый элемент — обычно оставалась гладкой.
Автор: неизвестен, Название: Сравнение Дорического, ионического и коринфского ордера, Год: неизвестен
Основание представляло собой чередующееся расположение вогнутых и выпуклых элементов, образно выражающее сжимающую силу, передаваемую от ствола колонны к основанию храма. Ионные основания часто размещались на прямоугольных плитах или цоколях. Полуоси (shaft), или тор, представляющий собой выпуклый элемент основания, часто украшались декоративными вырезами («тесьмой» или горизонтальными канавками (канавкой)). Вогнутые элементы — пропорции — чаще всего оставались гладкими. Основание малоазиатского типа, которое почти не расширялось книзу, характеризовалось большой сложностью.
Автор: Léon Ginain, Название: Erechtheum on the Acropolis. Ionic Capital and Base, Год: неизвестен,
Он состоял из 2 частей (за исключением необязательных элементов — плинтусов): основания, формой приближающегося к низкому цилиндру (внутренняя часть утоплена) и тора (к этому добавлено основание базы hela на острове Самос и состоит из 3 элементов с профилем в виде форма двойного ролика (точнее, 2 полуосей). Они разделены 2-мя скосами, которые заканчиваются 2-мя маленькими полочками. Этот тип основания распространен повсюду, за исключением Афин, и использовался чаще, чем все другие основания, вплоть до эпохи эллинизма.
6. Примеры построек с применением данного ордера
Автор: Мнесикл и Фидий, Название: Эрехтейон, Год постройки: 421 г. до н. э. — 406 г. до н. э.
Автор: Роберт Смёрк, Джон Рассел Поуп, Спенсер де Грей, Сидни Смёрк, Джон Джеймс Бёрнет, Джон Тейлор, Название: Британский музей, Год постройки: 1753 г.
Коринфский ордер
1. Описание ордера
Он представляет собой вариацию ионического ордера и более насыщен декором.
Автор: Exploring Art.com, Название: Greek Classical Orders, Год: 2022
2. Исторические аспекты появления ордера
Третий, коринфский, ордер, отличающийся от ионического лишь резной «растительной» капителью, появился значительно позднее (2-я половина V в. до н. э.).
«Третий же ордер, называющийся коринфским, подражает девичьей стройности, так как девушки, обладающие вследствие нежного возраста большею стройностью сложения членов тела, производят в своих нарядах более изящное впечатление.»
Из книги Марка Витрувия Поллиона «Десять книг об архитектуре»:
«…одна девушка, гражданка Коринфа, уже достигшая брачного возраста, заболела и умерла. После похорон ее кормилица, собрав несколько вещичек, которые эта девушка берегла при жизни, как зеницу ока, уложила их в корзинку, отнесла к гробнице и поставила на могилу…корень аканфа…пустил из своей середины листья и стебельки…»
«В это время Каллимах…проходя мимо гробницы, обратил внимание на эту корзинку и на нежность обросших ее молодых листьев. Восхищенный новизною вида и формы, он сделал для коринфян несколько колонн по этому образцу, определил их соразмерность и установил с этого времени правила для построек коринфского ордера.»
3. Описание ордера из теоретических источников
Отличительной особенностью этого ордера является капитель в форме колокола, покрытая стилизованными листьями аканта. Высота составляет 20 модулей, а диаметр — 1/10 от высоты. Абака имеет вогнутые стороны, поддерживаемые 4 большими спиральными завитками и 4 маленькими спиральными завитками. Листья аканта расположены в 2 ряда по периметру капители. В нижнем ряду на астрагале 8 маленьких листочков, а верхний ряд состоит из 8 больших листочков в промежутке между листьями в нижнем ряду под завитком. Кроме того, здесь представлены так называемые спиральные лилии, цветы-розетки и другие декоративные элементы столицы.
4. Разновидности ордера
Даже в то время, когда коринфский ордер уже приобрел особый статус в римском искусстве, Витрувий вряд ли признавал за ним право на самостоятельное существование и по общему характеру пропорций связывал его с ионическим ордером. «Пропорции коринфского ордера отличаются от ионического только большой высотой капители». И с точки зрения греков, эти 2 ордера казались очень однородными, поэтому старейшей известной нам коринфской столицей была Ионическая столица.
Автор: неизвестен, Название: Сравнение Дорического, ионического и коринфского ордера, Год: неизвестен
5. Принципы размещения элементов и их пропорции
Пропорциональность этой капители должна быть такой, чтобы ее высота вместе со счетами была равна толщине нижней части колонны. Ширина счетов определяется тем фактом, что диагональ, проведенная от одного угла к другому, будет в 2 раза длиннее высоты заглавной буквы. Эти лицевые стороны загибаются внутрь на 9/1 ширины лицевой стороны от крайних углов счетов. Нижняя часть капители должна быть такой же толщины, как верхняя часть полок и столбиков без астрагала. Толщина абака составляет 7/1 высоты капители.
Автор: Perrault, Claude, Название: Ordonnance Des Cinq Espèces De Colonnes Selon La Méthode Des Anciens, год: 1683
После исключения толщины счетов оставшуюся часть следует разделить на 3 части, 1 из которых следует отдать нижнему листу.2-й лист занимает центральную часть. Стебель должен быть той же высоты, с которой растут листья, и выступать так, чтобы они могли поддерживать завитки, которые вырастают из стебля и выходят к углам абака.Под цветком, который находится на счетах, вырезается небольшой завиток напротив середины изгиба счетной доски. Четырехгранные цветы нужно сделать в соответствии с размером толщины счетной доски. Если эта пропорциональность будет соблюдена, то коринфская капитель будет обладать достаточным совершенством.
6. Примеры построек с применением данного ордера
Наиболее ранним из известных памятников коринфского ордера была коринфская колонна храма Аполлона в Бассах.
Название: Храм Зевса Олимпийского, Год постройки: VI века до н. э. до II века н. э
Капитель коринфского ордера (от одной из колонн Одеона Агриппы) на территории Афинской Агоры
Ордер в Новом времени
Римская архитектура унаследовала от греческой архитектуры три ее ордера и прибавила к ним три собственные вариации.
Первую из этих вариаций римляне заимствовали у этрусков, и она получила название тосканского ордера (страна, где жили этруски, впоследствии получила название Тосканы). Тосканский ордер, в свою очередь, есть вариант дорийского ордера; отличие заключается в том, что тосканская колонна опирается на базу, но лишена каннелюр.
Автор: ArchitecturalOrders.com, Название: The Glossary of the Order, Год: неизвестен
Автор: Exploring Art.com, Название: Classical Orders, Год: 2022
Второе изобретение римской архитектуры — так называемая композитная капитель, которая сочетает ионийские волюты с коринфским мотивом аканта.
Автор: ArchitecturalOrders.com, Название: The Glossary of the Order, Год: неизвестен
Заключение
Таким образом, этапы развития ордерной системы в Греции, Риме и их последователях сформировали богатое наследие архитектурного искусства. Вариации ордеров, их формы и пропорции отличались между собой, создавая уникальный стиль и выражая особенности культур и эпох. Это эволюционное движение ордерной системы было и остается источником вдохновения и важным элементом архитектурного дизайна.
