Меч в стеклоблоке

«Меч в стеклоблоке» — это настольный арт-объект с функцией ночника, сталкивающий классический фэнтезийный миф об Экскалибуре с эстетикой постсоветского индустриального модернизма. Вместо замшелого валуна легендарный клинок оказывается замурован в зеленоватый промышленный стеклоблок — знаковый элемент подъездов, заводских цехов и НИИ. Внутри разрушенной, но застывшей геометрической структуры спрятан источник теплого света. Проходя сквозь рифленые грани и внутренний «кристалл», свет превращает утилитарный строительный материал в магический артефакт. Проект переосмысляет привычную городскую среду и находит мифологию в типовой архитектуре.

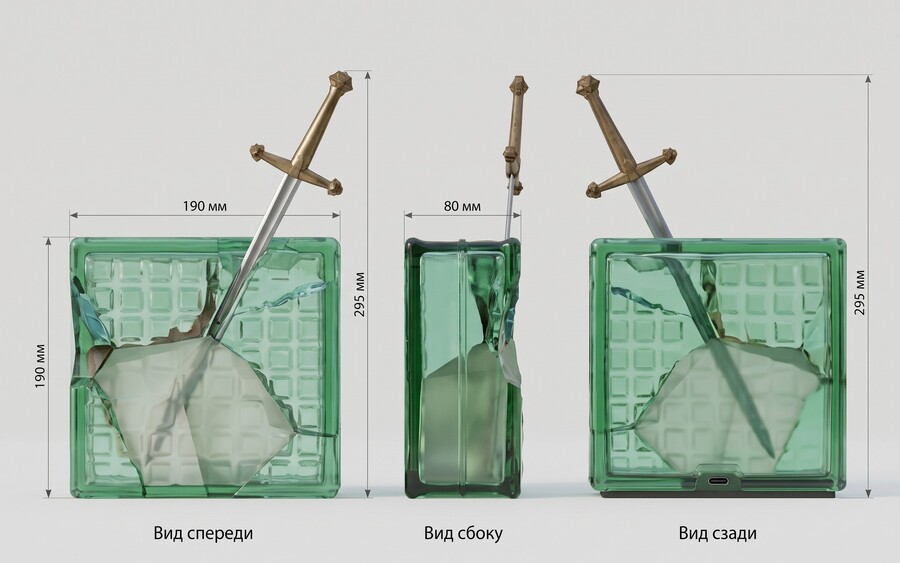

Пропорции объекта при дневном освещении (визуализация). Показан угол вхождения клинка и геометрия скола.

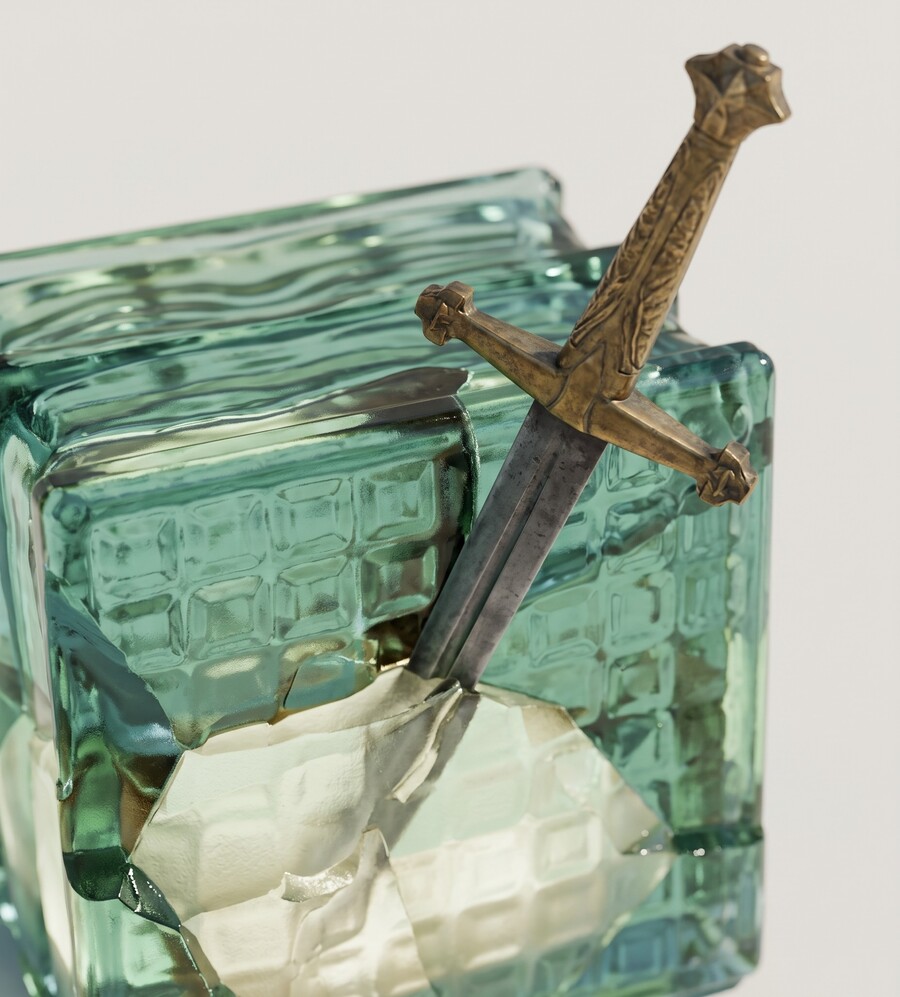

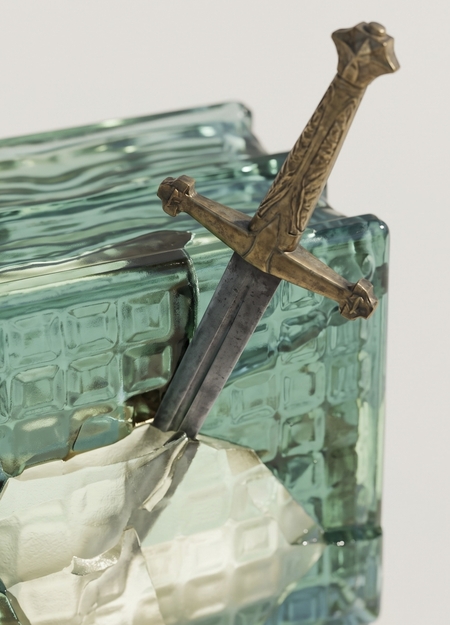

Детализация эфеса меча и контраст фактур — холодный металл клинка, глянцевое рифленое стекло и матовое светящееся ядро.

Формат: Настольный арт-объект
Габариты собранного изделия (укладываются в базовый лимит 300 мм):
Основание (база стеклоблока): 190 × 190 × 80 мм (стандартный типоразмер промышленного стеклоблока).
Общая высота (с учетом рукояти меча): 295 мм. Общая ширина (с учетом выступа гарды): 240 мм. Вес изделия: ~2,5–3 кг.
Материалы и комплектация:
Внешний корпус: Промышленный стеклоблок из зеленого бутылочного стекла с внутренней решетчатой фактурой («волна» / «индустриальный») / Альтернатива: цельная отливка из прозрачного эпоксидного компаунда с изумрудным пигментом. Внутренний «кристалл» (ядро): Полупрозрачная светорассеивающая полиуретановая смола с матовым финишем. Меч: Выращивание из ударопрочного фотополимера на 3D-принтере. Лезвие — шлифовка и покраска под полированную сталь (зеркальный хром), гарда и навершие — покраска под состаренную латунь / бронзу с патинированием.

Объект сочетает готовый индустриальный элемент с кастомными литьевыми и печатными деталями (комбинированная технология для малой серии):Подготовка базы (стеклоблок): В промышленном стеклоблоке методом гидроабразивной резки (или алмазным инструментом) формируется фигурное технологическое окно под «разлом» и нижнее отверстие для монтажа светового модуля. Края реза шлифуются и полируются. (Либо весь блок с разломом отливается целиком в силиконовую форму из оптической эпоксидной смолы, снятую с фрезерованной мастер-модели).Изготовление меча: 3D-печать мастер-модели по технологии SLA (фотополимер) с разделением на 2 части (клинок и эфес) для удобства обработки. Сборка на стальной штифт, многослойная грунтовка, шлифовка, покрытие металлизированными эмалями и защитным лаком.Отливка светового ядра: По 3D-модели печатается мастер-модель граненого камня, снимается силиконовая форма. В нее заливается полупрозрачный пластик со светорассеивающей добавкой и пазом под острие меча.
Финальная сборка: Внутрь стеклоблока устанавливается световой элемент и матовое ядро. Острие меча фиксируется в пазу ядра на прозрачный двухкомпонентный УФ-клей. Снизу блок закрывается тонкой подложкой из черного матового акрила (3 мм) с силиконовыми ножками (чтобы не царапать стол) и выводом кабеля питания.Статус проекта: Разработана 3D-модель, проверены габариты и узлы примыкания деталей. На изображениях представлена визуализация финального объекта.

Производственный партнер:Заготовка стеклоблока:
Стеклоблок промышленный БС 190×190×80 мм, зеленый («Волна» / «Решетка») — поставщик «Стеклоблоки.рф» (steklobloki.rf), артикул: БС-19-З, цена: ~450 ₽/шт.Смола для внутреннего ядра: Прозрачный литьевой полиуретан Smooth-On Crystal Clear 202 (или оптическая эпоксидная смола Artline Crystal Epoxy) + белый светорассеивающий пигмент — магазин «Силикон-Мастер» (silicone-master.ru), ~3 200 ₽ за комплект на тираж.Привлеченные специалисты: Консультация с технологом по литью смол и резке стекла (автор проекта — Анна Лукашова: концепция, 3D-моделирование, визуализация, сборка).Предварительный расчет стоимости:Минимальный возможный тираж: 5 экземпляров (ограничен ресурсом одной силиконовой формы и минимальным заказом у подрядчика).Срок производства тиража: 14–20 рабочих дней.Смета (ориентировочный расчет для заполнения):Подготовка производства и оснастка (разовые затраты):
Печать мастер-моделей и снятие силиконовых форм для ядра / настройка ЧПУ — 15 000 ₽.Изготовление первого (сигнального) образца: 22 000 ₽ (с учетом форм и отладки технологии).Себестоимость 1 экземпляра в серии (при тираже 5 шт.):Заготовка (стеклоблок + гидроабразивная резка) — 3 500 ₽Литье ядра и расходники (смола, пигменты, УФ-клей) — 2 500 ₽3D-печать меча, шлифовка и металлизация — 4 000 ₽Ручная сборка и финишная доводка — 2 000 ₽Упаковка (короб из плотного картона с ложементом из вспененного полиэтилена для защиты стекла и выступающего эфеса при доставке) — 1 300 ₽Итого за 1 шт. в серии: 14 500 ₽Общая стоимость партии (5 шт. + оснастка + доставка): 87 500 ₽Сумма запрашиваемого гранта: 87 500 ₽
